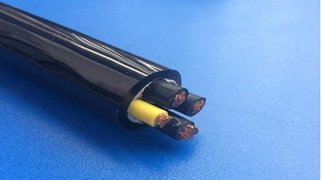

WDZB-YJY 4×95阻燃電力電纜
WDZB-YJY 4×95阻燃電力電纜
1. **`WD`**：**無鹵低煙**（Wú Lǔ Dī Yān）
- **無鹵**：絕緣和護套材料不含鹵素（如氯、溴），燃燒時不會產生腐蝕性酸霧。
- **低煙**：燃燒時煙密度極低，透光率≥60%（標準要求），保障火災中人員逃生視野。
2. **`ZB`**：**阻燃B級**（Zǔ Rán B級）
- **阻燃等級**：按***新國標 **GB/T 19666-2019** 分級：
- `ZA`（***高阻燃）、`ZB`（高阻燃）、`ZC`（普通阻燃）。
- **B級**：要求通過 **B1級燃燒試驗**（成束燃燒時火焰蔓延高度≤2.5米），適用于人流密集或重要建筑。
3. **`YJY`**：**交聯聚乙烯絕緣+聚乙烯護套**
- **YJ**：導體絕緣層為 **交聯聚乙烯（XLPE）**，耐溫90°C（短路時250°C），耐老化、抗過載。
- **Y**：外護套為 **聚乙烯（PE）**，耐磨、耐腐蝕，環保無污染。
4. **`4×95`**：**4芯電纜，每芯截面積95mm2**
- **4芯**：通常為 **三相四線制**（3根相線+1根中性線），用于380V配電系統。
- **95mm2**：單芯導體截面積，載流量大（空氣中敷設約240A@40℃），適用于大電流場景。
---
### **核心性能優勢**
| **特性** | **說明** |
|----------------|--------------------------------------------------------------------------|
| **安全阻燃** | B1級阻燃，有效抑制火焰蔓延，降低火災風險。 |
| **環保無毒** | 燃燒時無鹵酸氣體（避免設備腐蝕）、煙量少（透光率高）、毒性低（LD50值高）。 |
| **電氣性能** | 交聯聚乙烯絕緣：高介電強度、低介質損耗，耐壓等級通常為 **0.6/1kV**。 |
| **機械強度** | PE護套抗紫外線、耐酸堿，適用于直埋、穿管、橋架敷設。 |
| **長期壽命** | 耐熱老化，設計壽命≥30年。 |
---
### **典型應用場景**
1. **人員密集場所**
- 地鐵、機場、醫院、學校、商場（強制要求無鹵低煙阻燃電纜）。
2. **高層建筑**
- 消防系統（應急照明、排煙風機）、主干配電豎井（需B1級以上阻燃）。
3. **重要設施**
- 數據中心、通信基站、核電站（避免煙霧腐蝕精密設備）。
4. **封閉空間**
- 隧道、船舶、地下管廊（低煙特性保障逃生通道可視性）。
---
### **選型與安裝要點**
1. **阻燃等級匹配**
- 普通建筑可選ZC級，但**消防線路、核心建筑須***用ZB級（B1）或ZA級**。
2. **電壓等級確認**
- 默認0.6/1kV，若需10kV需標注 **`WDZB-YJY 8.7/15kV 4×95`**。
3. **敷設方式**
- 橋架敷設需分層綁扎，避免過度擠壓（95mm2電纜***小彎曲半徑≥20倍直徑）。
4. **連接配件**
- 使用專用無鹵電纜頭，接地線需匹配截面（中性線截面積≥50%相線）。
---
### **與普通電纜對比**
| 參數 | WDZB-YJY（無鹵低煙B級） | ZC-YJV（普通阻燃） |
|--------------|------------------------|--------------------------|
| **阻燃等級** | B1級（高阻燃） | C級（基礎阻燃） |
| **煙毒特性** | 無鹵、煙密度≤60 | 含鹵素、煙霧濃烈 |
| **適用場所** | 人員密集區/關鍵設施 | 普通工業廠房 |
| **價格** | 高20%~30% | 經濟型 |
---
### **注意事項**
1. **認證標準**：確認電纜帶 **GB/T 19666-2019** 和 **GB/T 12706.1-2020** 雙重認證。
2. **敷設環境**：PE護套不適用高溫場所（長期＞70℃需選阻燃聚烯烴護套WDZB-YJ**F**Y）。
3. **防火配套**：在消防線路中需搭配 **耐火電纜（如WDZBN-YJY）** 形成完整系統。
